管道應力分析軟件CSiPlant
? CSiPlant是美國CSI公司的管道應力分析軟件。美國CSI公司成立于1975年，是全球公認的結構和地震工程軟件工具的先驅。CSI的軟件被160多個國家的數千家工程公司用于重大項目的設計，包括臺北的101大樓、紐約的世貿中心、北京的鳥巢、水立方和巴拿馬運河斜拉橋。
? CSI的軟件有40多年的研究和開發支持，使其成為世界各地設計專業人士值得信賴的選擇。
? CSI的主要軟件產品：SAP2000、CSiBridge、CSiPlant、ETABS、SAFE和PERFORM-3D等。
CSiPlant有哪些優勢？
? 快速智能的建立管道系統模型；
? 能夠建立任何類型支吊架的復雜管系；
? 具有非線性支撐和邊界條件，能夠模擬線性、多線性、塑性、間隙、鉤、阻尼等特殊結構行為；
? 具有非線性荷載順序，能夠模擬加載、卸載、階段施工、分期投產；
? 靜力和動力分析考慮P-Delta效應；
? 大變形分析；
? 屈曲分析；
? 里茲向量和特征向量模態分析；
? 非線性時程分析，支持點、分布、熱、加速度、應變等荷載；
? 多工況同步分析，進行方案比選或參數敏感性分析；
? 節點單元數量不限，荷載數量不限，工況數量不限；
? 能夠導入SAP2000結構模型，實現管道和結構的耦合分析；
? 內置上百個管道、結構、材料、閥門、法蘭庫；
? 支持自定義元件庫、支吊架庫、土參數庫等，建立公司級或項目級自定義庫，提升應力分析標準化程度；
? 還有更多等待您了解…

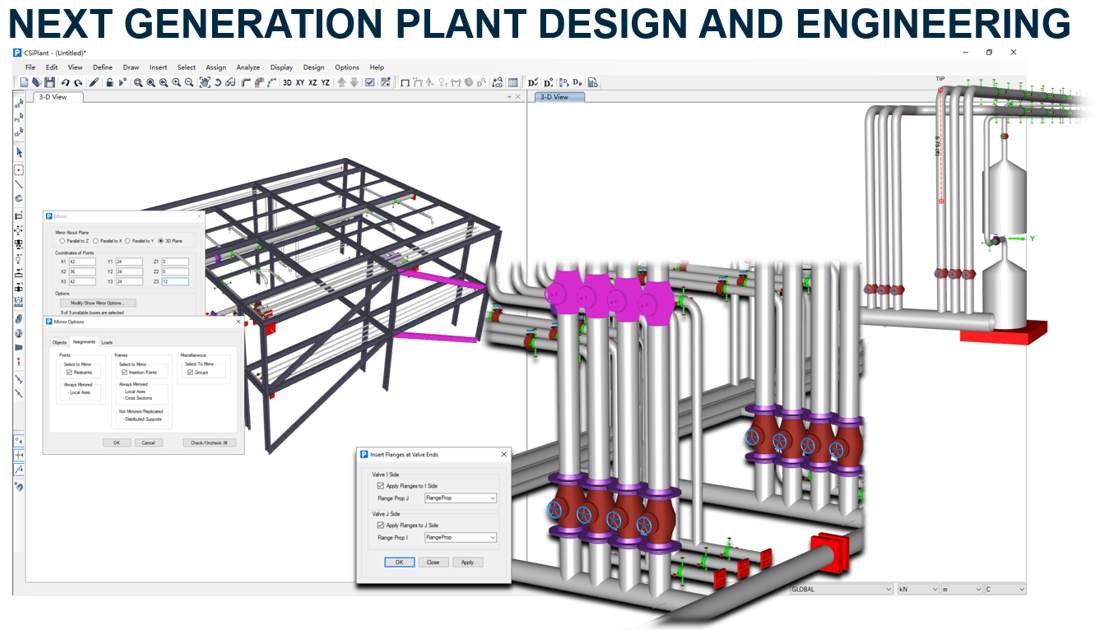

智能建模
? 使用類似CAD的繪圖工具，快速創建、修改、查看管道和結構模型；
? 自動創建彎頭、三通、異徑管等；
? 具有捕捉功能；
? 可采用繪圖和插入多種方式建模。
管道支吊架
? 能夠建立任何類型的支吊架；
? 固定架、導向架、限位架、承重架、吊桿、彈簧、阻尼器等；
? 各方向可定義不同的剛度、間隙、摩擦等。
連接單元
? CSiPlant提供多種連接單元，連接不同的點，以實現對某些特殊結構行為進行模擬（線性、多線性、塑性、間隙、鉤、阻尼等）；
? 可以為六個自由度分別定義不同的線性和非線性特性。
內置庫和自定義庫
? 內置庫包含上百個管道、結構、材料、閥門、法蘭庫；
? 自定義庫支持管道、結構、材料、閥門、法蘭、支吊架等；
? 建立公司級或項目級自定義庫，提升應力分析標準化程度。
非線性荷載序列
? CSiPlant的非線性荷載序列（也稱為路徑相關的荷載）能夠考慮荷載順序；
? 能夠考慮摩擦在加載和卸載過程中的作用；
? 能夠考慮階段施工、分期投產；
? 能夠更真實地模擬實際工況。
屈曲分析
? CSiPlant能夠進行屈曲分析，校核海底管道和埋地管道的側向和隆起穩定性、夾套管、玻璃鋼管、塑料管、薄壁管道、或其它任何需關注屈曲的管道；
? CSiPlant的屈曲分析可以采用無應力狀態下的剛度矩陣或非線性荷載工況結束時的剛度矩陣。
P-Delta分析
? P-Δ：荷載作用在結構發生（整體）位移Δ后的結點位置所產生的效應（這種整體效應也稱為大P-Delta）；
? P-δ：荷載對結點間構件（局部 ）變形δ所產生的效應（這種局部效應也稱為小P-Delta）。
? CSiPlant能夠進行P-Delta分析，更真實地考慮荷載對結構的影響。
非線性時程分析
? 非線性時程分析可以考慮非線性的邊界條件及靜力和動力荷載工況下的幾何非線性；
? 非線性時程分析可以采用FNA法（快速非線性分析）或直接積分法；
? 非線性時程分析支持點荷載、分布荷載、熱荷載、加速度荷載、應變荷載等荷載類型；
管道結構耦合分析
? CSiPlant能夠導入SAP2000結構模型，并自動與管道模型連接，以進行管道和結構的耦合非線性分析和設計；
? 導入到CSiPlant的結構模型是完整的，既包含幾何模型，也包含荷載、自定義質量和設計工況；
? CSiPlant計算的管道對結構的作用力可以按工況或選擇性地導出到SAP2000進行結構分析。
自動生成荷載工況
? 根據所施加的地震和風荷載自動定義工況；
? 根據所采用的規范自動定義工況。
用戶自定義荷載工況
? 可以在任何方向施加均布荷載，均布荷載不僅是重力；
? 可以將熱荷載、應變荷載、壓力荷載施加給管道和結構；
? 可以將點荷載和地面位移指定給任何節點。
多工況對比分析
? 一次運行可以分析多個不同的工況（例如不同應力增大系數的影響、不同荷載的影響、不同土參數的影響等）；
? 進行多工況對比分析、參數敏感性分析；
? 能夠同步分析多個規范進行對比研究。
強大的圖形顯示
? DirectX圖形和硬件加速支持快速旋轉和多種渲染模式；
? 可以通過豐富的圖形顯示分析結果。
豐富的表單信息
? 模型全部信息可通過表單查看；
? 分析結果可通過表單查看；
? 表單數據可輸出到excel。
自動生成分析報告
? 自動生成word分析報告；
? 可定制分析報告。
CSiPlant本地化技術團隊
? 擁有豐富工程經驗的CSiPlant專職工程師6人；
? 負責中國區CSiPlant的推廣、銷售、培訓和技術支持；
? 負責中國規范、中國材料庫、中國元件庫的技術支持；
? 負責CSiPlant本地化需求調研及實施；
? 負責編制和出版中文技術文檔；
